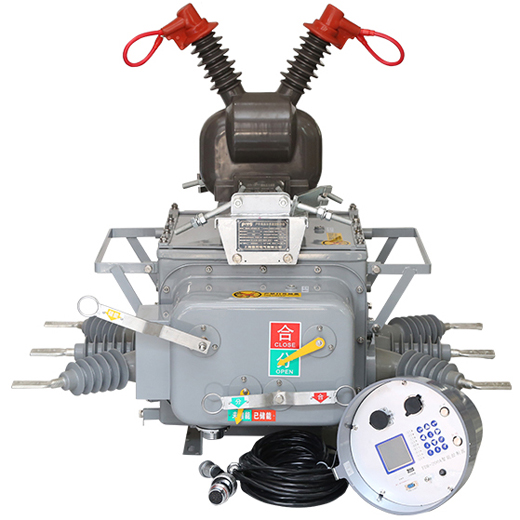

ZW20-12F智能型真空斷路器
產品概述
ZW20-12F智能型真空斷路器是ZW20-12柱上斷路器、FZW28F-12戶外分界真空負荷開關兩種產品改進的先進產品，具有手動和電動操作功能。開關本體采用日本東芝公司VSP5-12型免維護負荷開關，成熟的冷軋鋼箱式密封結構，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。 該產品采用真空滅弧、SF6氣體作絕緣介質。斷路器可配置智能控制器，自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器，是柱上斷路器的佳品。

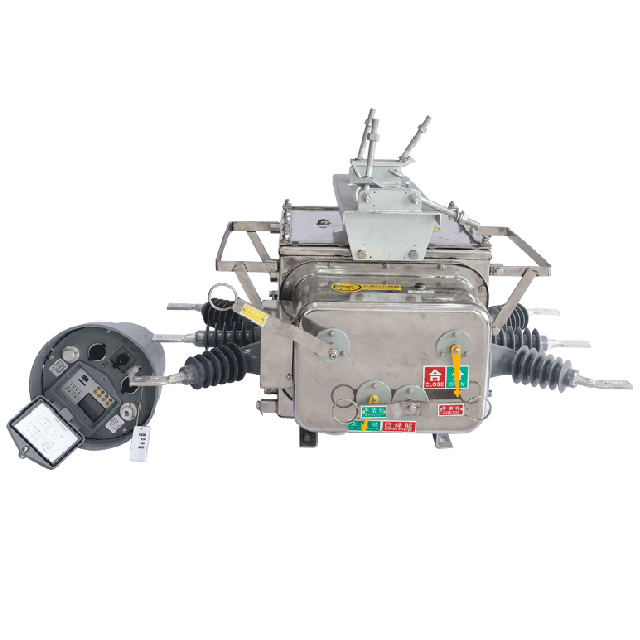

箱體可選配：不銹鋼和冷軋鋼等材質；
互感器可選配：電子式電流互感器和電子式電壓互感器等配置；
性能特點
與智能電網配套:?
可實現三段式保護、零序接地保護、重合閘及遠方通信等功能；
操作靈活方便:?
既可電動儲能、電動分合, 也可手動儲能、手動分合, 并能近距離或遠距離操作；
操作功小、可靠性高:?
全新設計的小型化彈簧操作機構的操作功(約30W左右)降低至最低水平；
密封性能可靠:?
SF6氣體壓力為零表壓，且采用成熟的密封結構技術, 密封性能可靠, 不易產生泄漏；
進出線方式獨特:?
采用硅橡膠套管, 使接線端子之間的絕緣距離充裕, 外絕緣性能優良；
安全性能優異:?
在箱體頂部裝有防爆裝置, 即使發生內部故障, 也不會有高溫氣體或飛濺物泄漏出來；
安裝方式靈活:?
既可采用桿上吊裝方式, 也可采用坐裝方式安裝；
額定電流大:
達1250A，開斷能力強，達25kA；

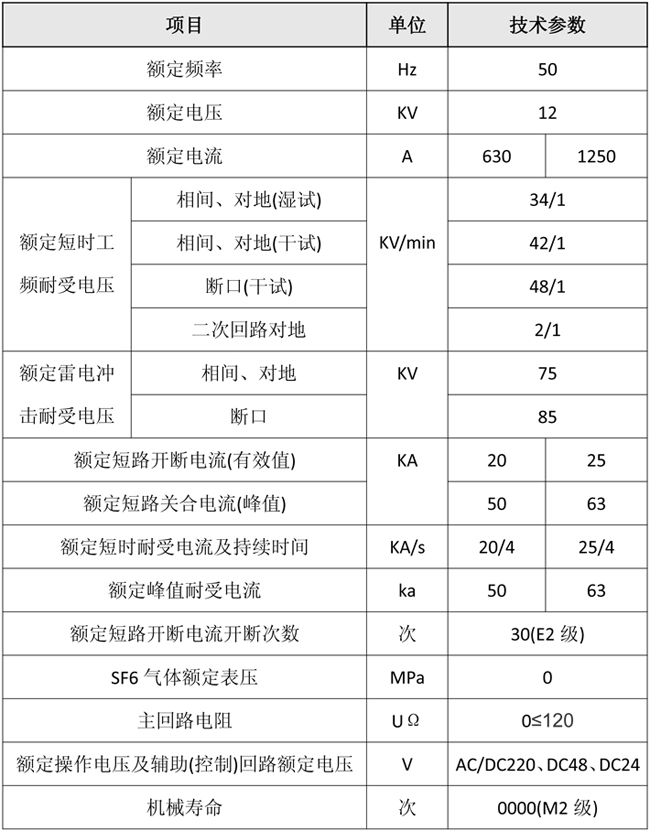

技術參數

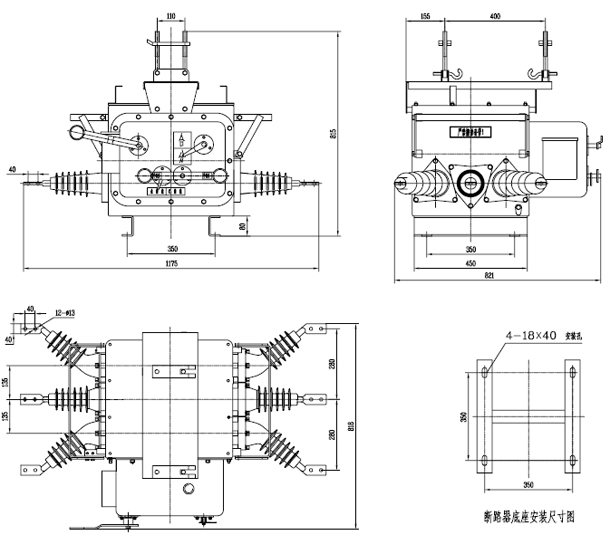

外形尺寸
