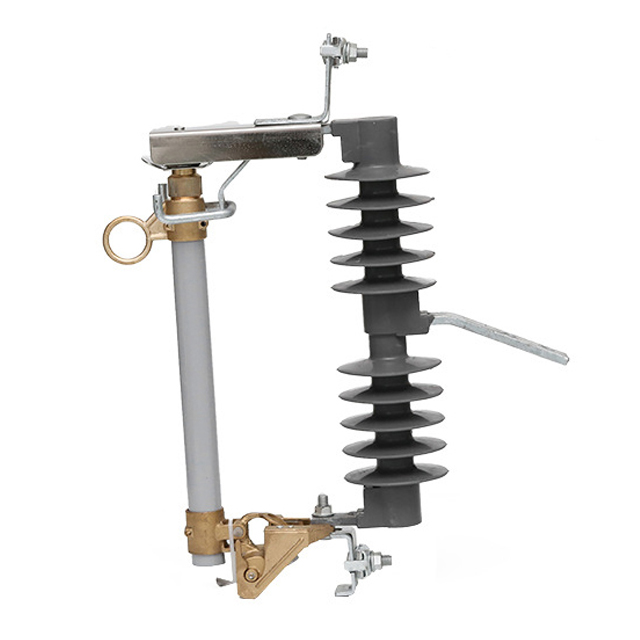

(H)RW12-12(F)戶外高壓交流跌落式熔斷器(以下簡稱“熔斷器”), 適用于額定頻率50Hz、額定電壓12kV的戶外架空配電系統中, 作為電力系統發生過載或短路故障時電路或電氣設備的保護元件。熔斷器正常運行時串聯在電力線路中，熔絲處于拉緊狀態, 活動關節被鎖緊。當線路發生故障時, 故障電流使熔絲熔斷, 活動關節被釋放, 熔管迅速跌落, 將電路切斷, 對線路和設備的維護起到安全保護作用。負荷型熔斷器在普通型的基礎上增加彈性觸頭及滅弧罩, 用于分合電力系統中的負荷電流(注：H為絕緣硅膠支柱)。
熔斷器符合GB/T 15166.3—2008《高壓交流熔斷器 第3 部分: 噴射熔斷器》、DL/T 640—1997《戶外交流高壓跌落式熔斷器及熔斷件訂貨技術條件》等技術標準。
絕緣子采用高強陶瓷或進口硅橡膠絕緣材料, 大爬距設計, 耐污能力和環境適應性強, 絕緣性能優異, 滿足高海拔地區運行要求;
上端觸頭采用銀對銀設計, 觸頭不銹鋼彈簧提供高接觸壓力, 保證導電接觸良好, 接觸電阻極小, 不大于300μΩ;
下端觸頭采用銀對銀設計, 提供一對電流通路, 與鉸鏈軸光腳不相連;
熔絲管采用具有抗紫外線特殊涂層的纖維襯里的環氧酚醛玻璃布管, 抗紫外線性能十分優異;
平行槽聯接器采用鑄黃銅材料, 即使尺寸不一致, 但因提供了兩個導管, 其連接變得十分簡便;
耳軸采用高強度鑄青銅材料且表面鍍銀，壓在鉸鏈的表面上以保證合閘時熔絲管準確對位;
擋板的設計完全滿足端部的快速分離, 電纜絞線快速?gòu)棾? 且在合閘時可減弱傳到熔絲鏈上的力量;
套環接頭保證切斷后可靠脫扣;
熔斷件同族系列額定電流大, 可達200A，開斷能力強，可達16kA;
可根據用戶要求, 增加驗電接地固定裝置, 方便用戶進行驗電接地操作;
