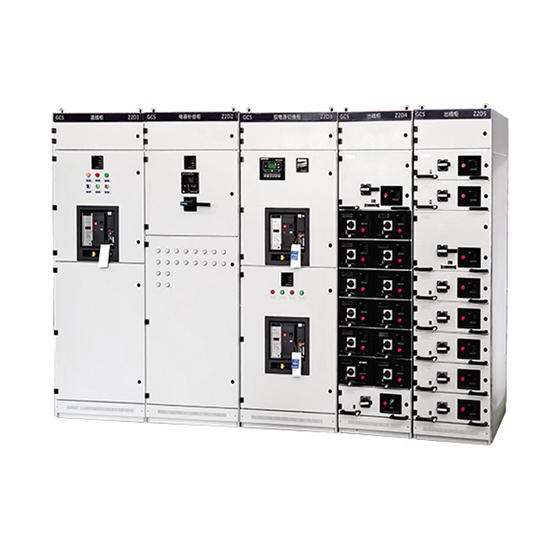

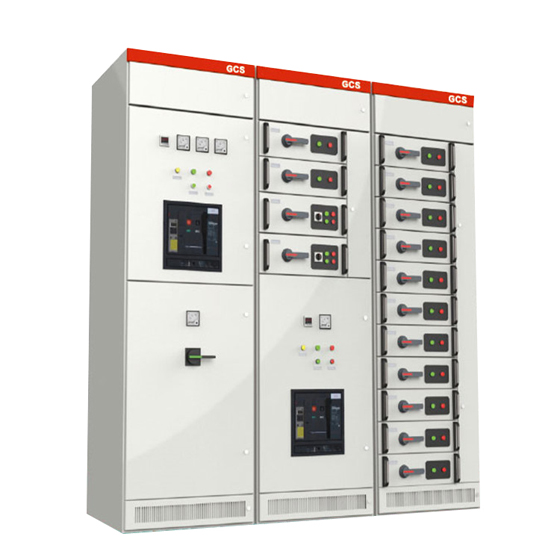

GCS低壓抽出式開關柜
產品概述
GCS型低壓抽出式開關柜（以下簡稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜，該裝置已被電力用戶廣泛選用。
性能特點
1 裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20㎜。
2 裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3 裝置柜體的尺寸系列（單位：㎜）
高 2200
寬 400* 600* 800* 1000
深 800 *1000* 800* 1000* 600 *800 *1000 *600* 800 *1000
4功能單元
a.抽屜層高的模數為160㎜（見附圖9-10）。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
b.抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
c.每臺GCS柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板（見附圖18）
d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
e.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
f.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。轉接件外形附圖6。
g.抽屜面板具有分、合、試驗、抽出等位置的明顯等標志
h.抽屜單元設有機械聯鎖裝置。
5饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。
電纜隔室有二個寬度尺寸（240㎜和440㎜）可供選用，視電纜數量、截面和用戶對安裝維修方便和要求而定。
6 裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要。
7 考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
8 以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
9 裝置接三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。
10 柜體的防護等級為IP30、IP40，可以按用戶需要選用。
2 裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3 裝置柜體的尺寸系列（單位：㎜）
高 2200
寬 400* 600* 800* 1000
深 800 *1000* 800* 1000* 600 *800 *1000 *600* 800 *1000
4功能單元
a.抽屜層高的模數為160㎜（見附圖9-10）。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
b.抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
c.每臺GCS柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板（見附圖18）
d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
e.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
f.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。轉接件外形附圖6。
g.抽屜面板具有分、合、試驗、抽出等位置的明顯等標志
h.抽屜單元設有機械聯鎖裝置。
5饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。
電纜隔室有二個寬度尺寸（240㎜和440㎜）可供選用，視電纜數量、截面和用戶對安裝維修方便和要求而定。
6 裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要。
7 考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
8 以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
9 裝置接三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。
10 柜體的防護等級為IP30、IP40，可以按用戶需要選用。
技術參數
主電路額定電壓(V) 交流380(400)、(660)
輔助電路額定電壓(V) 交流220、380(400) 直流110、220
額定頻率(Hz) 50(60)
額定絕緣電壓(V) 660(1000)
額定電流 (A) 水平母線 ≤4000
垂直母線（MCC） 1000
母線額定短時耐受電流(kA/1s) 50，80
母線額定峰值耐受電流(kA/1s) 105，176
工頻試驗電壓(V/1min) 主電路 2500
輔助電路 1760
母線 三相四線制
三相五線制
防護等級 IP30，IP40
輔助電路額定電壓(V) 交流220、380(400) 直流110、220
額定頻率(Hz) 50(60)
額定絕緣電壓(V) 660(1000)
額定電流 (A) 水平母線 ≤4000
垂直母線（MCC） 1000
母線額定短時耐受電流(kA/1s) 50，80
母線額定峰值耐受電流(kA/1s) 105，176
工頻試驗電壓(V/1min) 主電路 2500
輔助電路 1760
母線 三相四線制
三相五線制
防護等級 IP30，IP40
